CSS核心:包含块(Containing Block)

提示:本文基于2008年w3c手册,内容与当前可能存在出入,请自行甄别。

包含块(Containing Block)是视觉格式化模型的一个重要概念,它与框模型类似,也可以理解为一个矩形,而这个矩形的作用是为它里面包含的元素提供一个参考,元素的尺寸和位置的计算往往是由该元素所在的包含块决定的。

在阅读本文前,请先理解一下:

1视口(viewport)

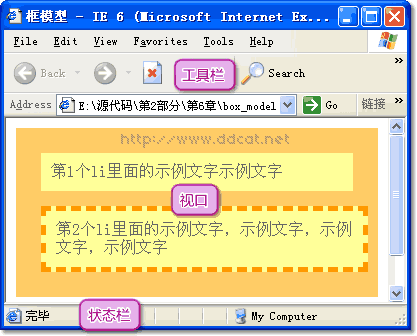

浏览器的窗口一般由3个部分组成,如图5所示。

图5 浏览器的视口

图5 浏览器的视口

连续媒介的用户端(例如电脑的浏览器)通常提供给用户一个视口(viewport,屏幕上的一个窗口或浏览区域),用户通过它来浏览文档。当视口尺寸改变时(例如调整浏览器的窗口大小),用户端可能会改变文档的布局。

如果视口比文档设定的大小要小,用户端往往会提供滚动机制(例如浏览器的滚动条)。

对于一个渲染区域而言,最多只能有一个视口,不过用户端可以对多个渲染区域加以渲染(即对同一文档提供不同的视口)。

2 包含块

在浏览器生成显示的页面的时候,每一个框都有一个定位,这个定位受其包含块的影响,不过它不被包含块所限制,而且可能会溢出到包含块之外。

CSS手册中,对于一个元素的包含块的定义如下:

  1. 根元素存在的包含块称为初始包含块
    • 在(X)HTML中,根元素是html元素(尽管有的浏览器会不正确地使用body元素)。
    • 而初始包含块的direction属性与根元素相同。(direction属性指定了块的基本书写方向,它还规定了表格列布局的方向、水平溢出的方向等。)
    • 初始包含块的宽度可以由根元素的width属性指定。如果该属性取值为“auto”,用户端提供初始宽度(如,视口的当前宽度)。对于连续媒体(如电脑浏览器),初始包含块是视口大小的矩形。
    • 初始包含块的高度可以由根元素的height属性指定。如果该属性取值为“auto”,包含块的高度将调整以适应文档内容(即由其内容决定其高度)。
    • 初始包含块不可以被定位或浮动(即,用户端忽略根元素的position和float属性)。
  2. 对于其它元素:如果该元素的定位(position)为“relative(相对)”或者“static(静态)”,它的包含块由它最近的块级、单元格(table cell)或者行内块(inline-block)祖先元素的内容框创建。
  3. 如果元素设定了“固定定位(position: fixed)”,包含块由视口创建。
  4. 如果元素设定了“绝对定位(position: absolute)”,包含块由最近的position属性为“absolute”、“relative”或者“fixed”的祖先元素创建,方法如下:
    1. 如果祖先元素是行内元素,包含块取决于祖先元素的direction属性:
      • 如果direction为“ltr”,包含块的顶、左边是该祖先元素创建的第一个框的顶、左补白边,它的底、右边是该祖先元素创建的最后一个框的底、右补白边。
      • 如果direction为“rtl”,包含块的顶、右边是该祖先元素创建的第一个框的顶、右补白边,它的底、左边是该祖先元素创建的最后一个框的底、左补白边。
    2. 否则,祖先的补白边形成包含块。
    3. 如果不存在这样的祖先元素,则元素的包含块为初始包含块。

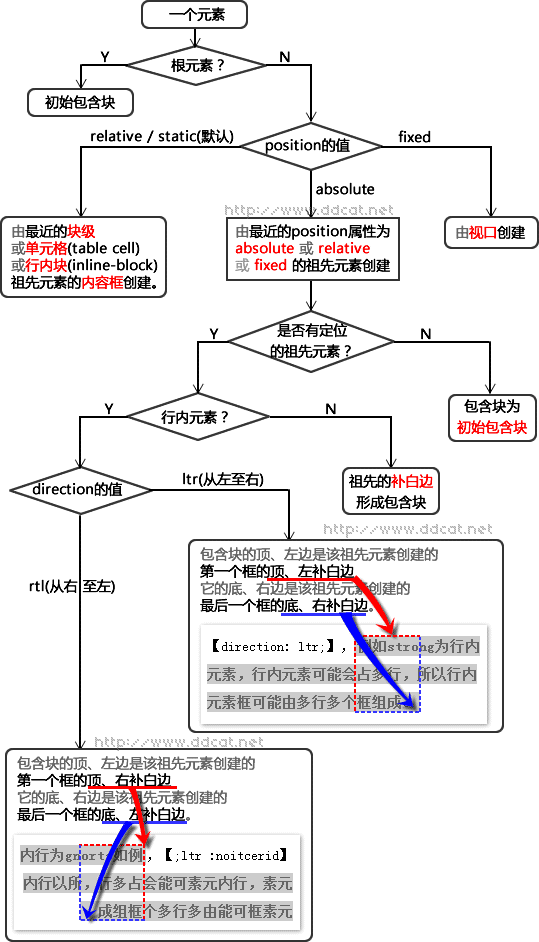

上面的定义太抽象,所以我整理了一个流程图来说明一下,如图6所示。

图6 元素包含块的判定

图5 浏览器的视口

提示:此时特别需要注意的是,祖先元素是行内元素时,浏览器会出现不一致的解释方式,大家可以在不同的浏览器内测试一下

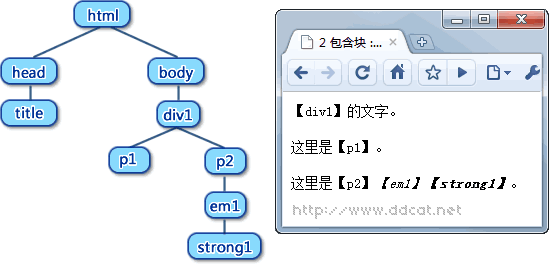

例如下面的XHTML文档,其文档结构及在浏览器内的显示如图7所示。当元素都没有定位的时候,包含块的创建如表1所示。

<!DOCTYPE HTML>
<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="zh-CN" lang="zh-CN">
<head>
<title>2 包含块 :: 框模型 :: 豆豆猫的窝</title>
</head>

<body id="body">
<div id="div1">【div1】的文字。
<p id="p1">这里是【p1】。</p>
<p id="p2">这里是【p2】<em id="em1">【em1】<strong id="strong1">【strong1】</strong></em>。</p>
</div>
</body>
</html>
图7 文档结构图

图7 文档结构图

表1 无定位元素的包含块的创建
产生框的元素 为框创建包含块的元素
body 初始包含块(与用户端相关)
div1 body
p1 div1
p2 div1
em1 p2
strong1 p2

此时,如果对层“div1”设定定位:

#div1 {position:absolute; top:30px; left:20px; background:#0C6;}

则“div1”层的包含块不再是“body”,而是初始包含块(因为没有其它定位祖先框)。

如果再增加对“em1”的定位:

#em1 {position:absolute; top: 60px; left:50px; background:#FC3;}

则包含块的创建如表2所示。

表2 元素设定了定位的包含块的创建
产生框的元素 为框创建包含块的元素
body 初始包含块
div1 初始包含块
p1 div1
p2 div1
em1 div1
strong1 em1

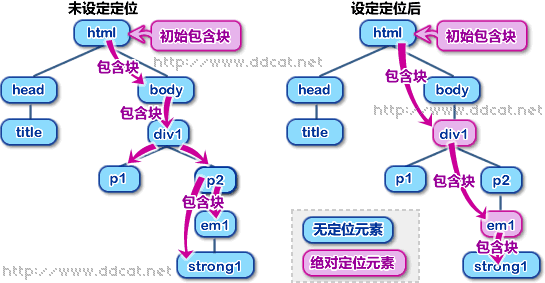

“em1”定位后,它的包含块变为由它最靠近的祖先定位框“div1”创建的那个框,如图8所示。

图8 改变元素定位属性对包含块的影响

图8 改变元素定位属性对包含块的影响

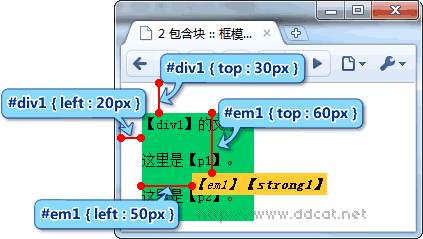

因此对元素的左(left)和上(top)的位置的计算,如图9所示。(查看实例文件

图9 定位元素位置的计算

图9 定位元素位置的计算

提示:包含块的概念对于理解CSS“定位”的概念非常重要。
